1、1.2V转3.3V，1.2V转5V芯片：
PW5100所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。适用于一节-3节的镍氢电池输入

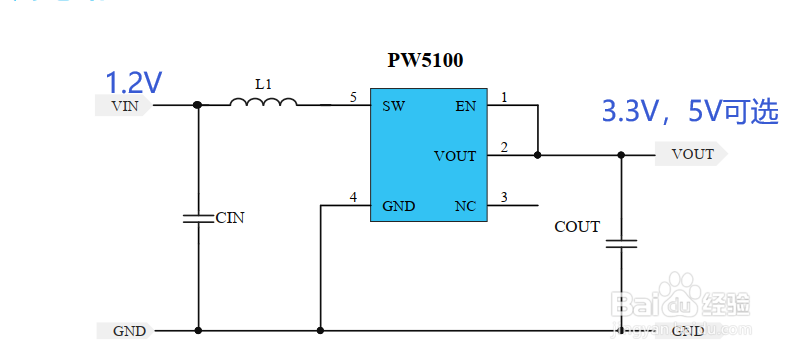

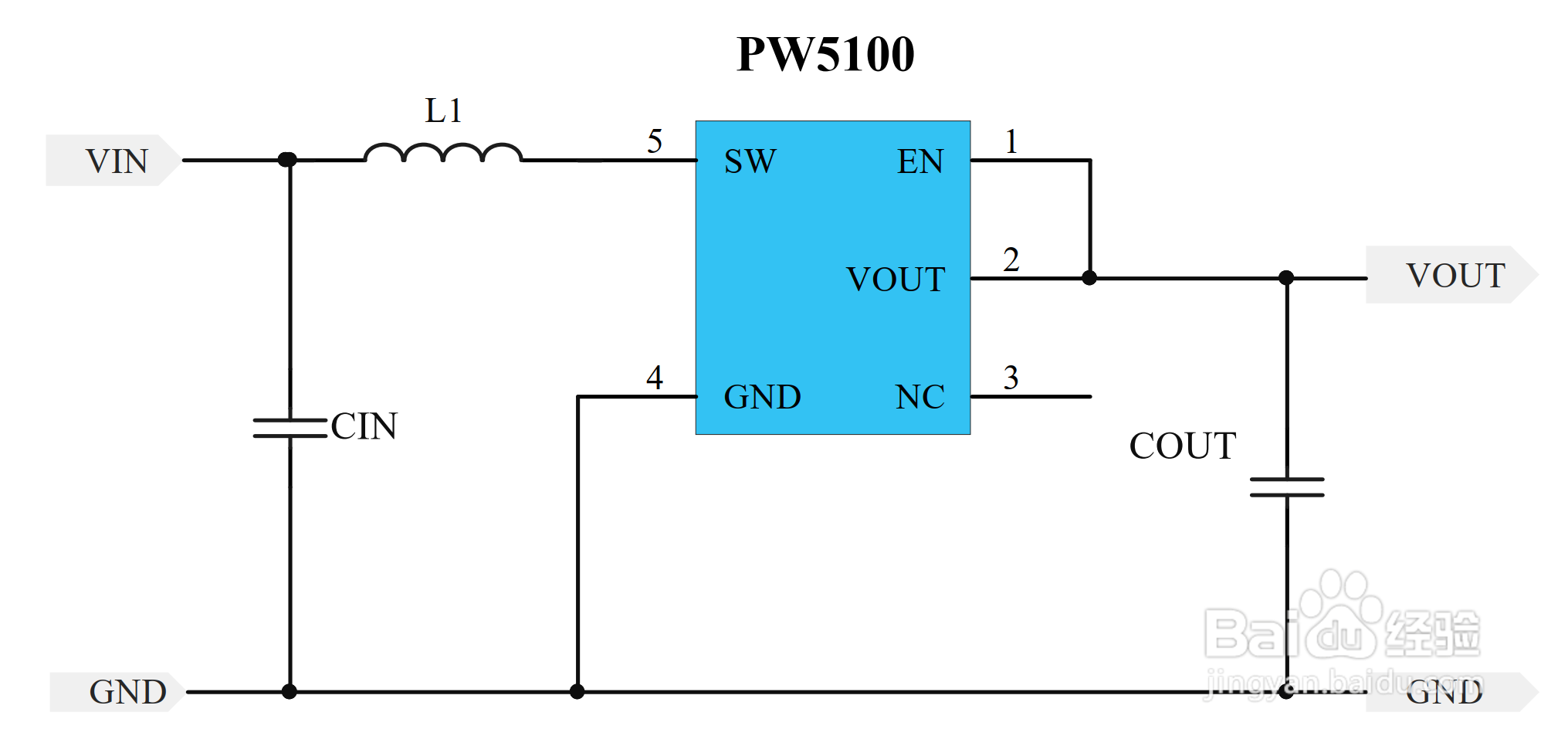

2、1.2V转3.3V，1.2V转5V电路图：
芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定脉宽；参考电压电路提供稳定的参考电平；并且由于采用内部的修正技术，保证了输出电压可达±2.5%精度。

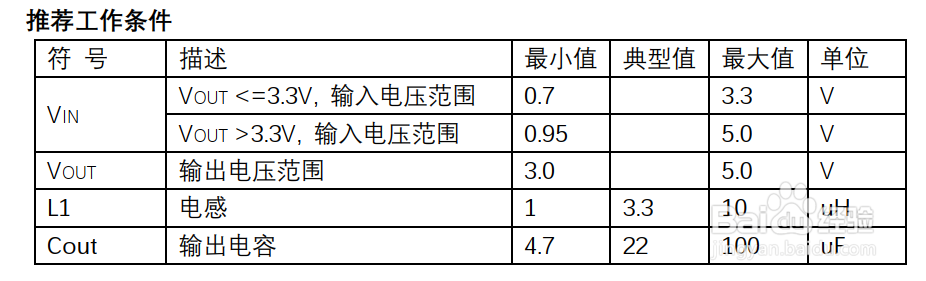

3、元器件的选用：
输出电容：建议议使用一个 22uF 的电容，或者两个 22uF 的电容并联用。如果需要更小的纹波，则需要更大的电容。如果负载较小（10mA 左右），则可以使用较的电容。

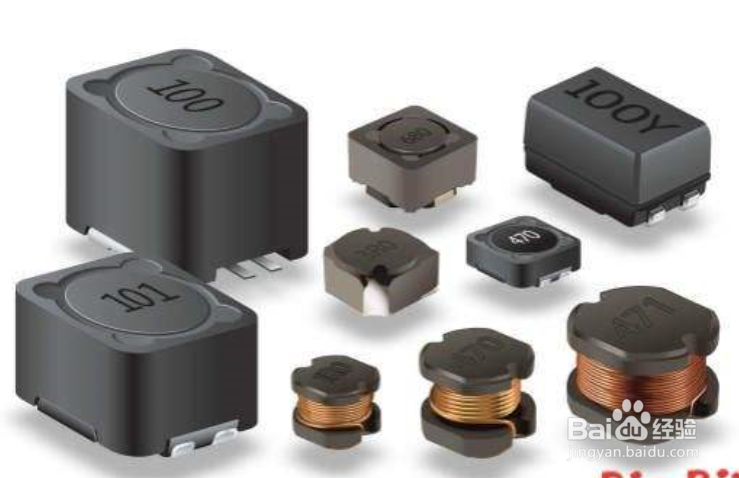

L1电感器：
建议使用 3.3uH、寄生串联电阻小于 0.5Ω 的电感。如果需要提高大负时的效率，则需要使用更大电感值、更小寄生电阻值的电感。
输入电容：
只要输入电源稳定，即使没有输入滤波电容， DC-DC 电路也可以输出低纹波、 低噪声的源电压。但是当电源离 DC-DC 电路较远，建议在 DC-DC 的输入端就近加上 4.7uF 以上的滤电容，可以减小输出的噪声

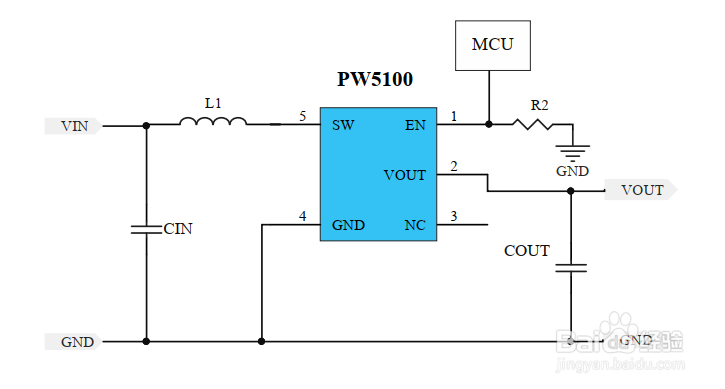

4、EN 使能控制：
EN 脚在 MCU 控制应用时，必需增加下拉电阻，以防止出现悬空状态导致 IC 工作不正常建议下拉电阻阻值 R2 为 5.1K 或 10K。

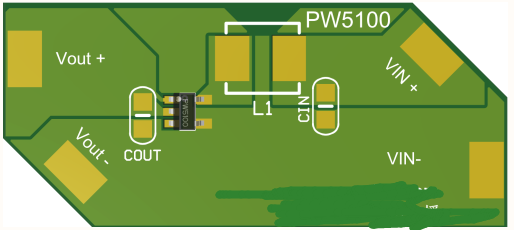

5、PCB 布局指导
为了使噪音最低和操作性能最佳， PCB 布局时以下几点建议可作为参考：
1、 SW 尽量采用短而宽的布线，避免过孔。
2、 输出电容尽量靠近芯片引脚 2。
3、 电感器尽量靠近芯片引脚 5。
