1、双闭环控制系统是比值控制系统的一种，既能实现两个流量的比值恒定，又能使进入系统的总负荷平稳。在以石脑油为原料的合成氨生产中，进入一段转化炉的石脑油要求与水蒸气成一定比例，同时还要求各自的流量比较稳定，因此设计了如下控制系统。

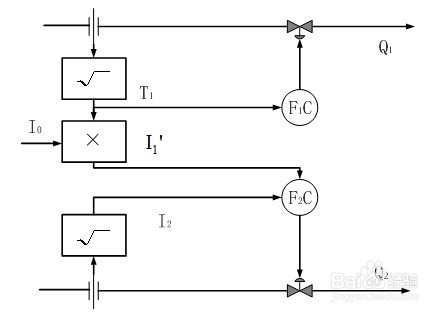

2、控制系统图如下图所示。由于有两个流量闭合回路，可以克服各自的外界干扰，使主副流量保持平稳，流量间的比值可通过比值器实现。这样，系统的总负荷也是平稳的，克服了单闭环比值控制总流量不稳定的缺点。
4、本例子中采用的是DDZ-III型仪表和相乘方案。若已知，Q1max=7000kg/h, Q2max=4000kg/h。I0=18mA，则
6、比值控制器基本涉及的部分就是上边这些了。主要是搞清楚比值的分子和分母分别是什么。然后进行计算就可以了。
