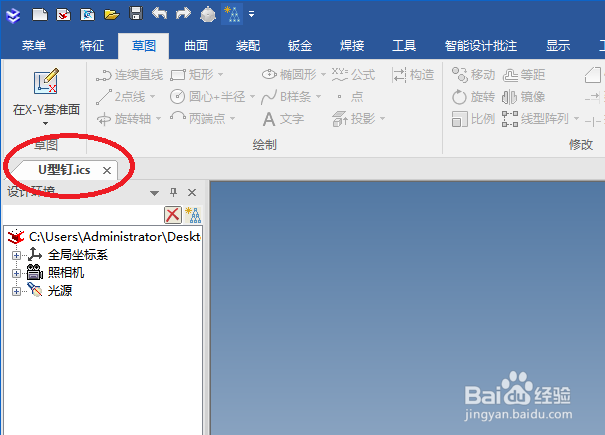

1、如下所示，
打开caxa3D实体设计软件，
新建一个新的设计环境，完了保存起来。
2、如下所示，

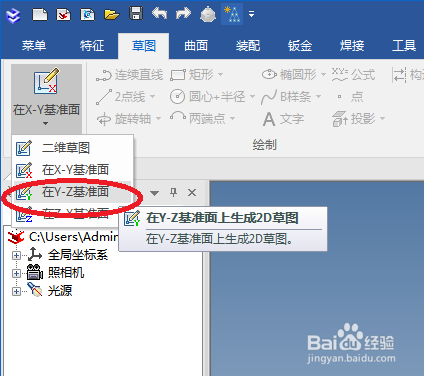

草图工具栏中点击“在Y-Z基准面”，
然后就能直接进入草图。

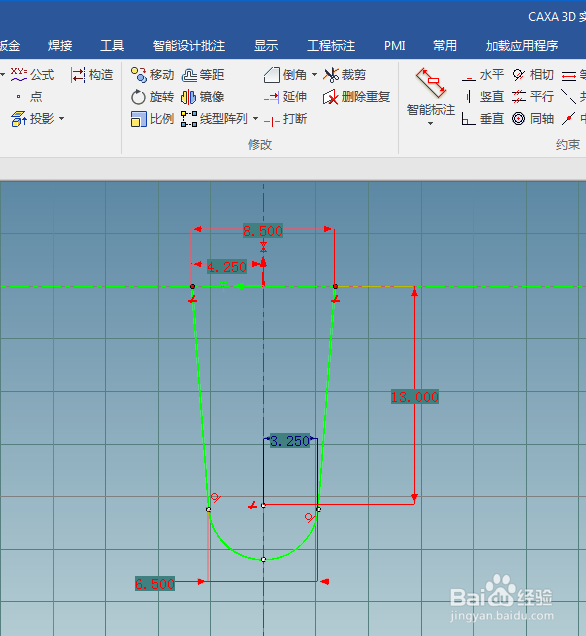

3、如下所示，
激活“圆形+半径”命令，在纵轴上画一个圆，
激活“2点线”命令，过圆画两条线到横轴线，
激活裁剪命令，将整圆裁剪成圆弧，
激活相切约束命令，直线与圆弧相切，
激活智能标注命令，标注详细尺寸，
口部宽度8.5，底部宽度6.5，高度13，
点击完成，退出草图。
4、如下所示，

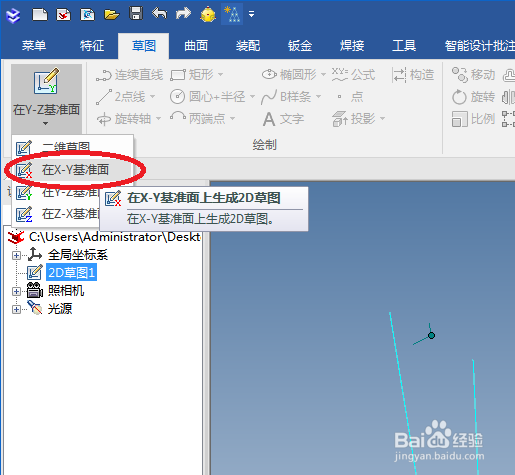

草图工具栏中点击“在X-Y基准面”，直接进入草图。
5、如下所示，

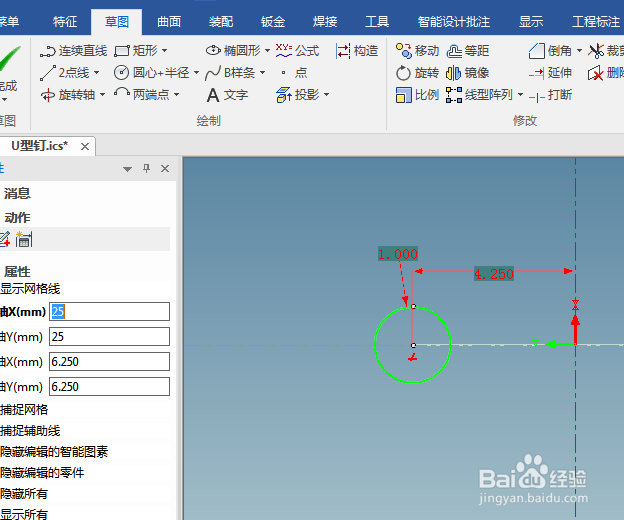

激活“圆心+半径”命令，
在横轴上画一个圆，
激活智能标注命令，标注圆半径1，圆心距离纵轴4.25，
点击完成，退出草图。
6、如下所示，

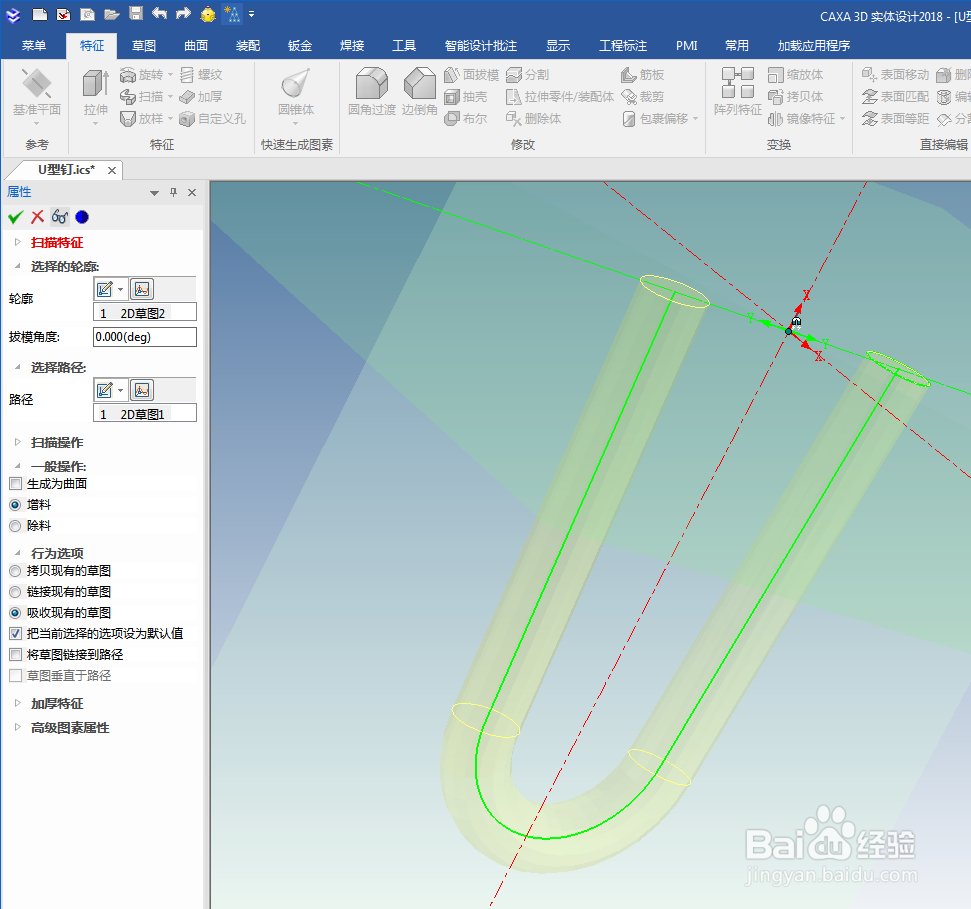

特征工具栏中点击扫描，
属性栏中点击“新生成一个独立的零件”，
轮廓选择圆，
路径选择线段，
打√。
7、如下所示，

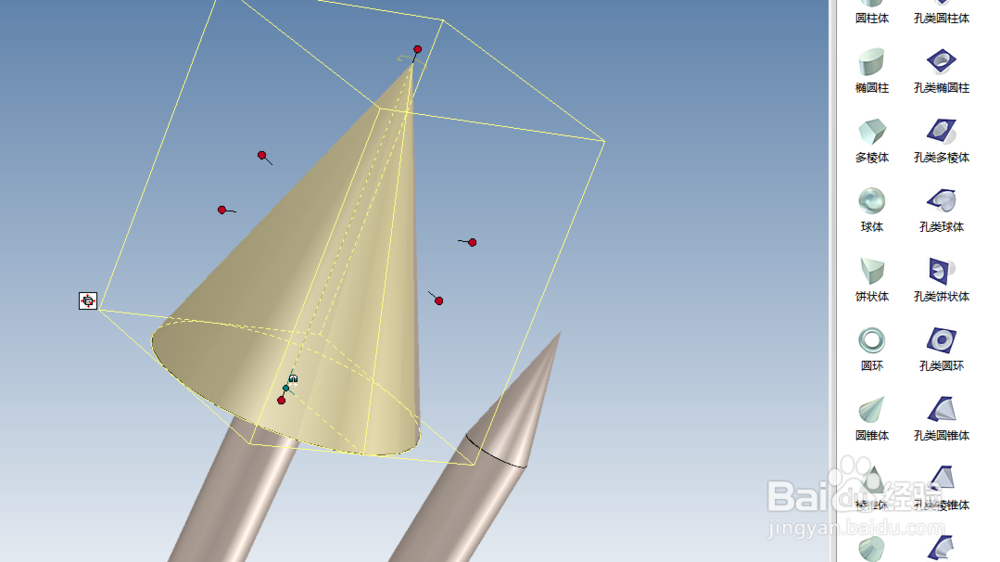

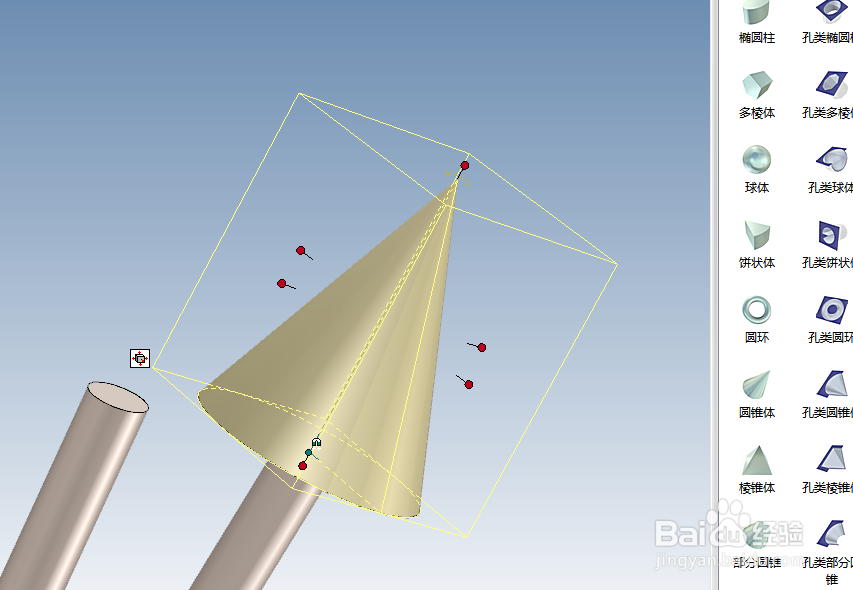

先从设计元素库中拖一个圆锥体到三维空间，
在截面圆心处释放，

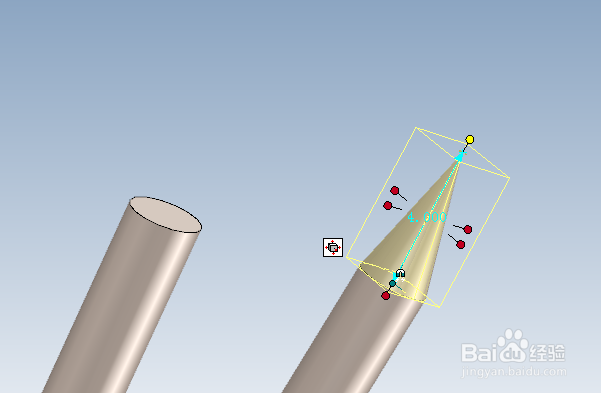

然后通过包围盒的手柄修改尺寸，直径2，高度4。
8、如下所示，

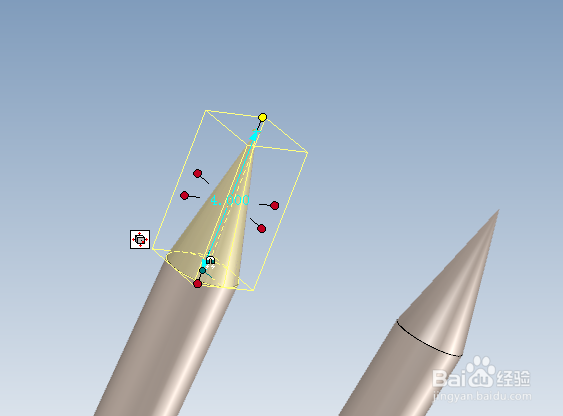

重复上一步操作，
继续创建另一个圆锥。

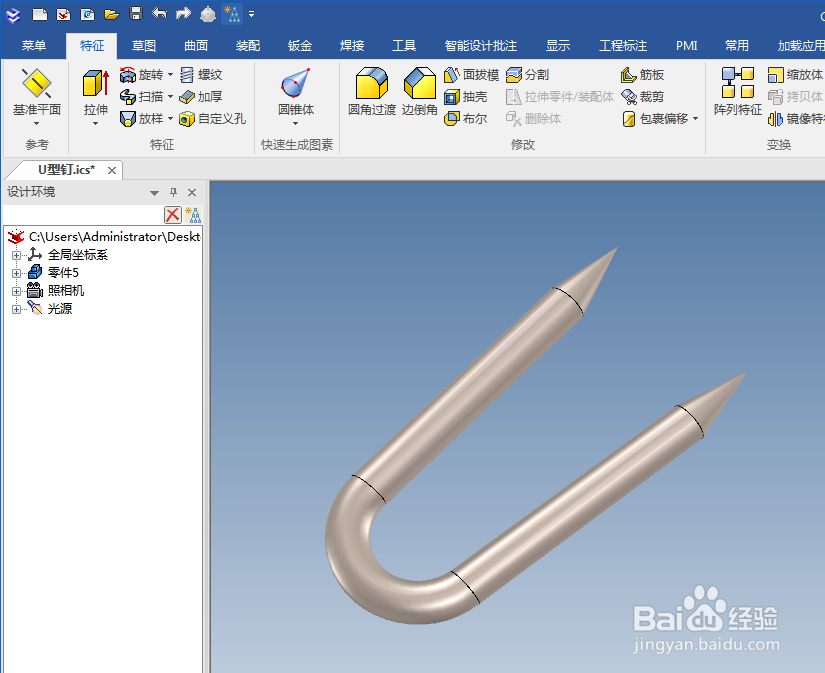

9、如下所示，
经过以上一系列操作，
U型钉设计完成。
